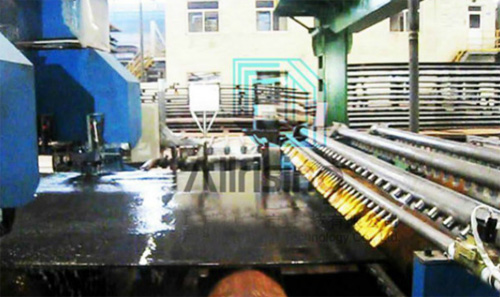

钢板喷水超声探伤系统
发布日期:2022/12/6 23:35:57 所属分类:自动化探伤设备 访问统计:362
钢板喷水超声探伤系统适用于航空航天、汽车、军工、石化、电力等工业领域的钢板、铜板的无损检测。
主要特点:
全水浸耦合方式,喷水探伤,探头无磨损
水循环系统
格线扫查或行扫查
具备板面垂直入射的纵波检测,可增加横波检测,探头自动摆动
动态测厚功能
A、C-扫描实时图象显示,数据可存储,
具备钢板质量自动评估软件
使用环境条件:
使用环境温度:0~40℃,无粉尘和大的热源
相对湿度:≤85%
水源:洁净的自来水
电源:AC380/220V±10%(三相四线制),50Hz±1Hz
独立的接地桩:接地电阻需符合相关标准规定
控制室:设备控制室需安装空调
适用范围:
本系统适用于钢板(长度不限、宽度100-6000mm、厚度5-100mm)的在线探伤。
系统组成:
本设备主要由探伤系统、机械传动系统、电器系统、水循环系统和控制系统等组成。
参考探伤标准:
《GB/T 2970-2004 厚钢板超声波检验方法方法》
《GB/T 6402 钢锻件超声波检验方法》
《GB/T 7734 复合钢板超声波检验方法》
《G/T 8651-2002 金属板材超声波检验方法》
《YS/T 585-2006 铜及铜合金板材超声波探伤方法》
设备综合性能:
仪器灵敏度波动:≤3dB(8h)
信噪比:≥10dB
漏报率:0%
误报率:≤3%
系统稳定性:≤2dB(8h内,每隔2h测试一次)
检测盲区:0
打标误差:≤30mm
